La technologie de séparation liquide/gaz été inventée il y a plus de 100 ans. Depuis 2002, 3nine a déposé plus de 100 brevets dans ce domaine, ce qui fait de nous  l’un des leaders mondiaux avec plus de 40 % de tous les brevets mondiaux relatifs à cette technologie. La technologie  GREEN LINE fonctionne de la manière suivante :

Commencer l'introduction

Une technologie avancée qui facilite la gestion des problèmes liés aux déchets huileux

Tous les épurateurs de brouillard d’huile de 3nine se basent sur la technologie de centrifugation – une technologie très efficace qui permet de réduire la durée de maintenance.

Jouer l'étape suivante

Nettoyage en 3 étapes

Les épurateurs de brouillard d’huile de la série GREEN LINE nettoient l’air en 3 étapes.

  1. 1. Le contre-flux sépare les plus grosses particules.
  2. 2. La sépartion pour empilement de disques traite les particules plus petites.
  3. 3. Le filtre HEPA recueille  les plus petites particules.
Jouer l'étape suivante

Le rotor

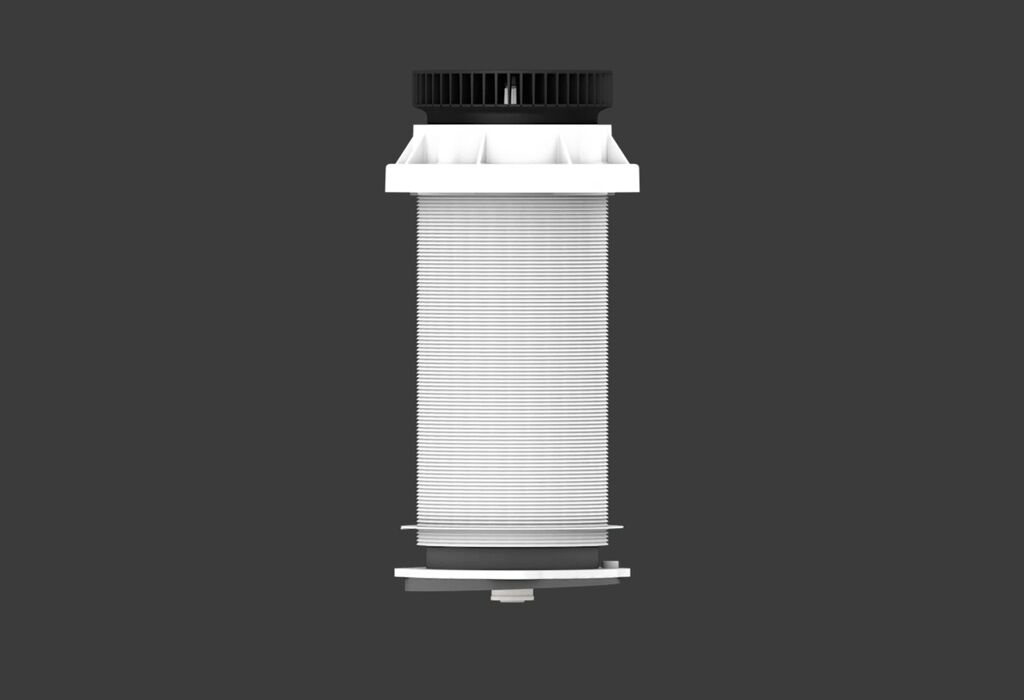

Chaque rotor contient 95 disques en plastique empilés les uns sur les autres. Au sommet de la centrifugeuse se trouve un ventilateur qui crée l’aspiration en aspirant l’air traité depuis la cabine de la machine-outil vers la chambre de rotor.

Jouer l'étape suivante

Étape 1 : Le contre-flux

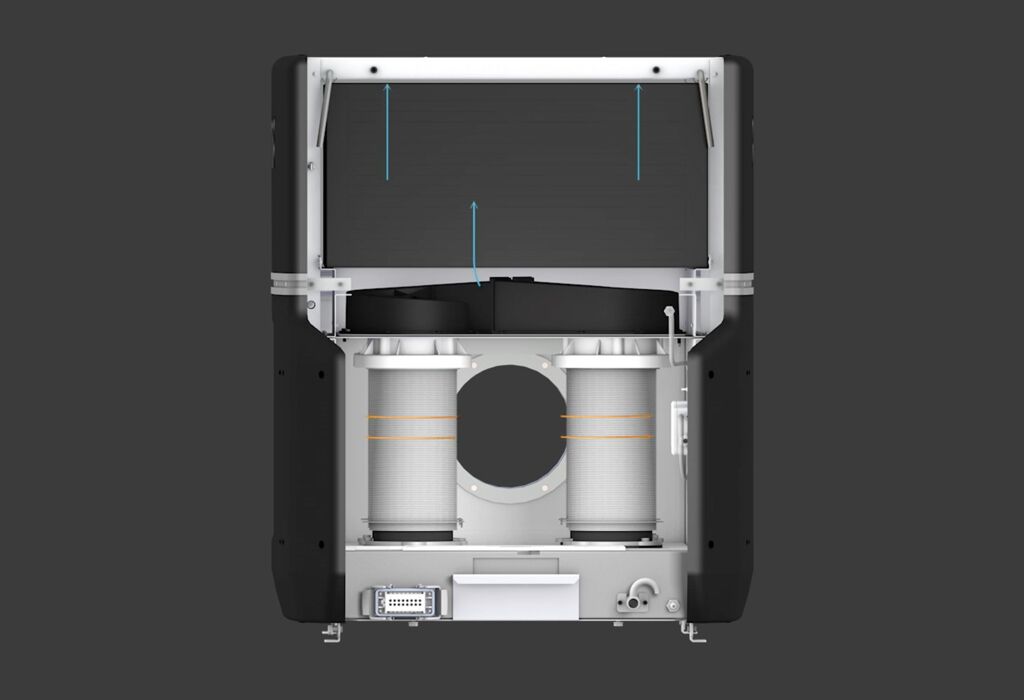

L’air pollué contenant les particules liquides en suspension commence à tourner autour du rotor. L’effet de contre-flux empêche les grosses particules > 10 µm de pénétrer entre les disques, et elles sont immédiatement séparées vers l’extérieur. Notre  technologie est particulièrement adaptée pour les applications difficiles créant beaucoup de particules solides comme dans les applications de rectification ou d’usinage de fonte.

Jouer l'étape suivante

Les particules vivent dans un petit monde

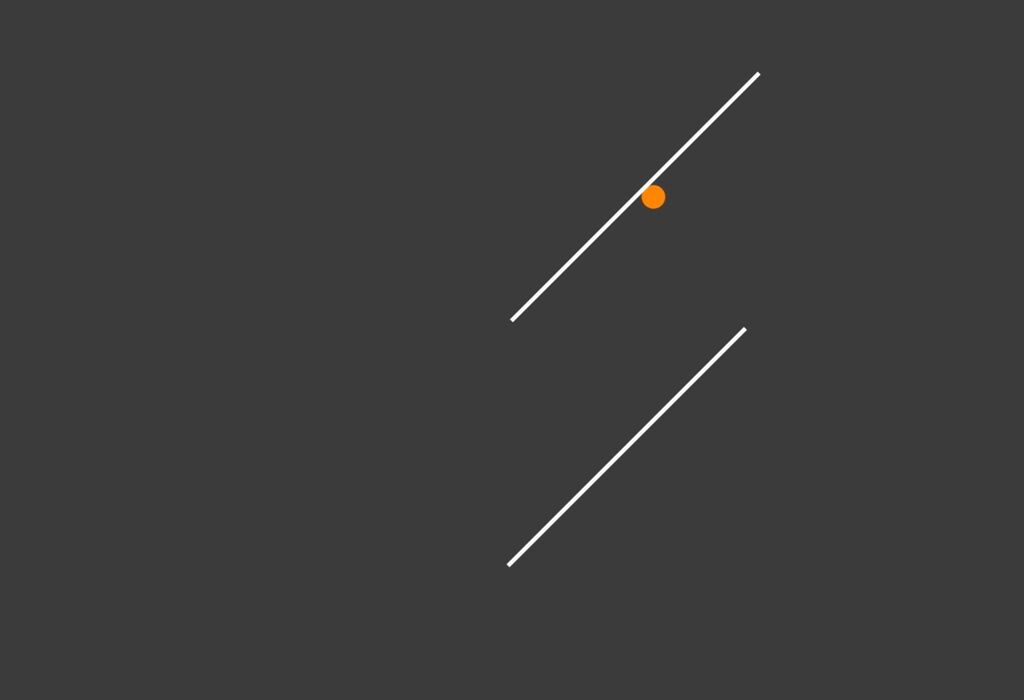

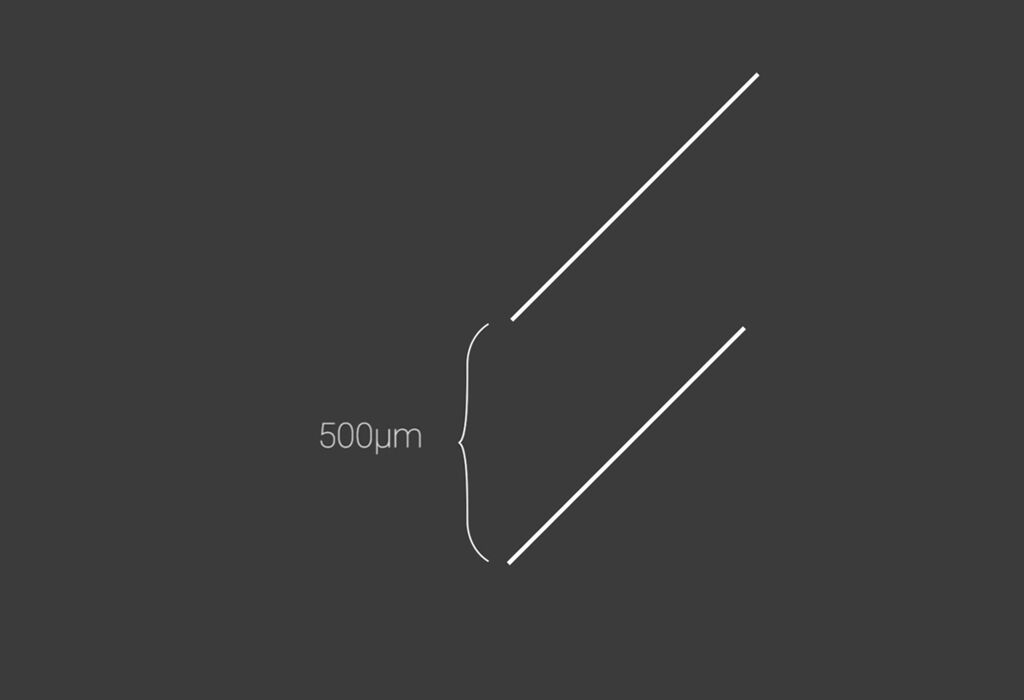

L’espace entre les disques est de 0,5 mm ou 500 μm. C’est ici que la totalité des particules   comprise entre 1 et 10 μm sont séparées.

Jouer l'étape suivante

Étape 2: séparation en centrifugeuse

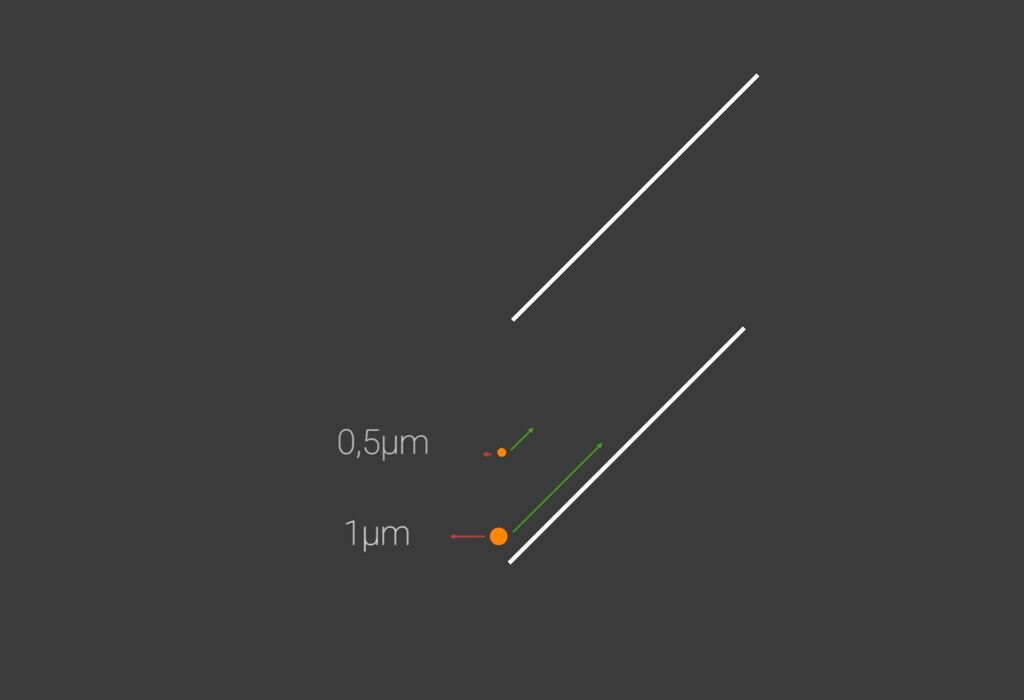

La trajectoire des particules dépend de la force d’aspiration (flèche verte)  et de la force de centrifugation (flèche rouge). Cette caractéristique nous permets de séparer 100% des particules jusqu’à 1 micron.

Jouer l'étape suivante

Particules :

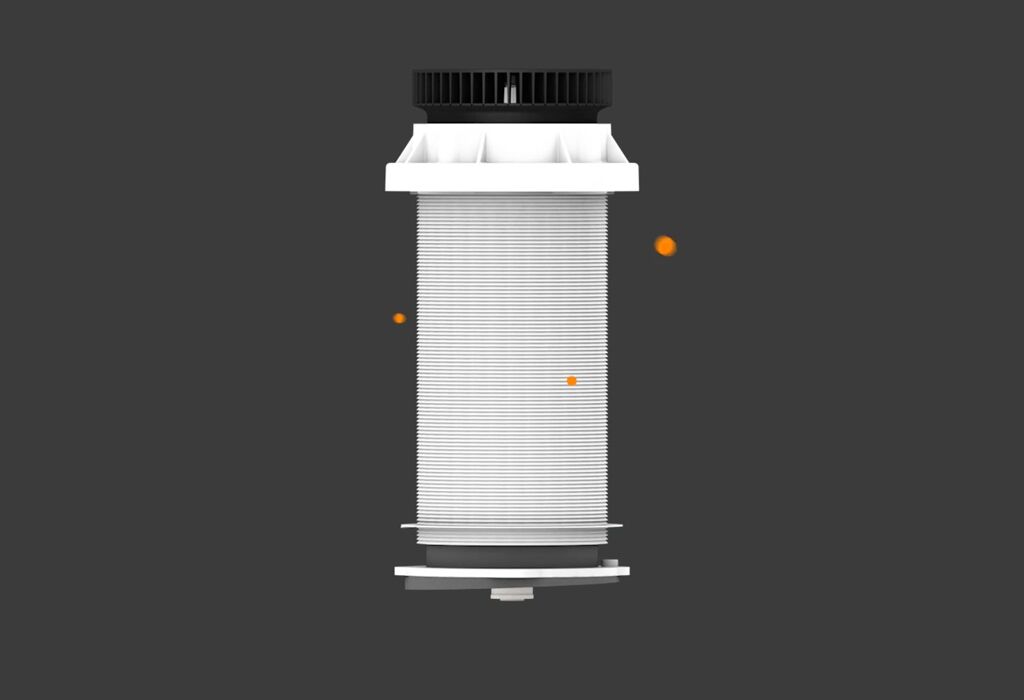

Les particules, plaquées contre les disques, vont coalescer pour former des gouttelettes de plus en plus grandes. Plus elles sont grosses, plus elles sont lourdes, et donc sensible à la centrifugation. Elles se dirigent vers le bords des disques pour être rejeter dans la chambre de séparation.

Jouer l'étape suivante

<1 µm

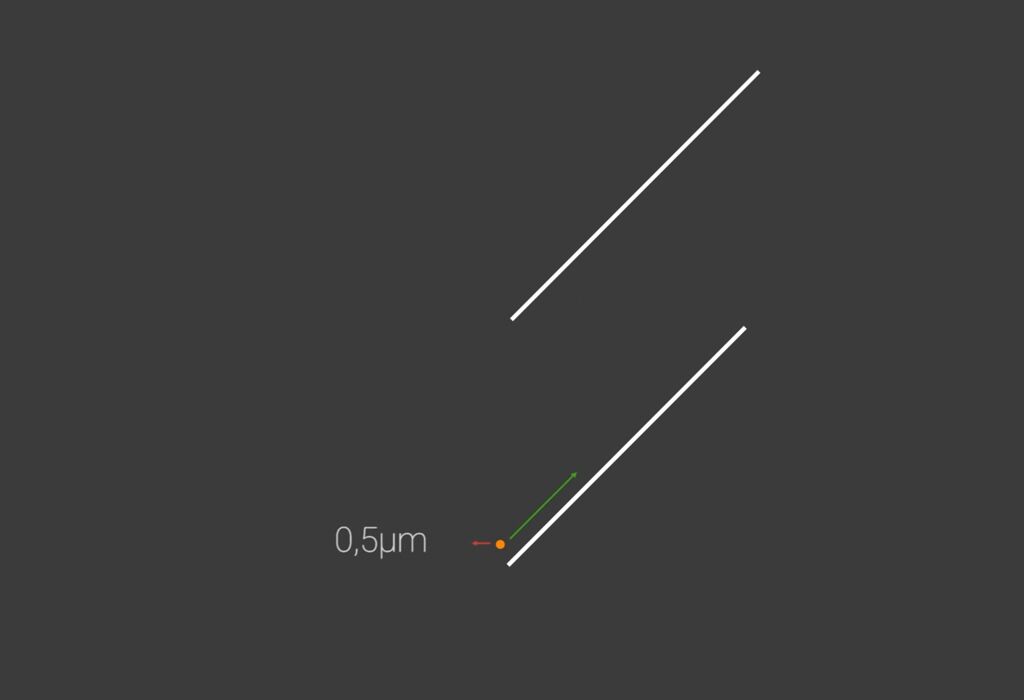

Selon la position d’entée entre deux disques, des particules inférieures à 1 μm peuvent ne pas être séparées par le rotor mais être arrêter par le filtre HEPA.

Jouer l'étape suivante

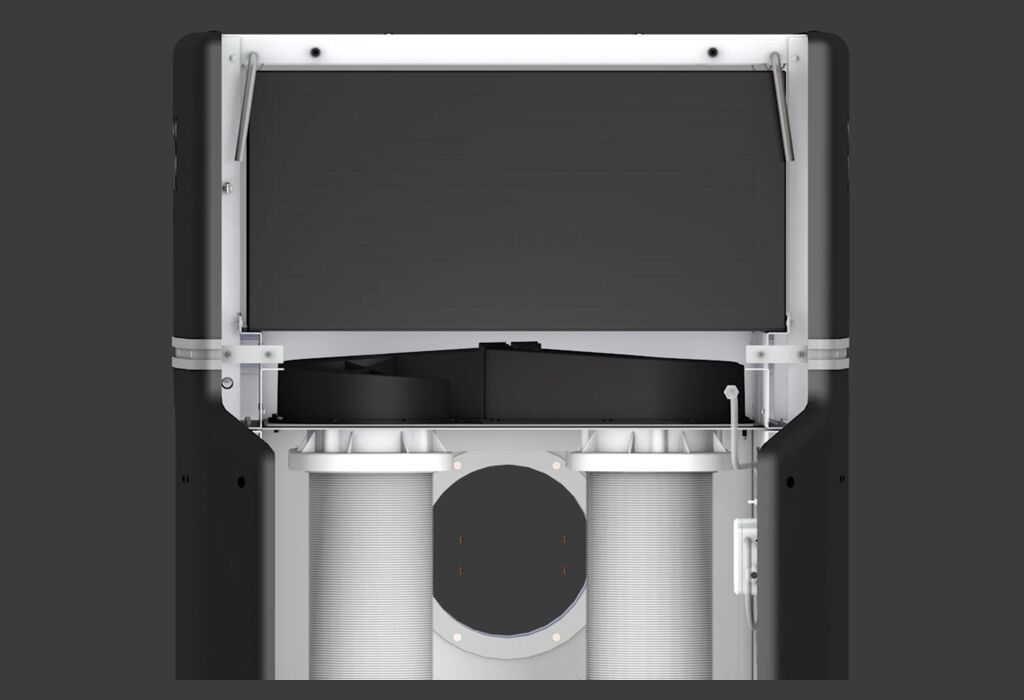

Étape 3 : filtre HEPA

Les particules inférieures à 1 μm sont dirigées vers le filtre HEPA. Comme la plupart des particules sont séparées dans le rotor, le filtre HEPA a une durée de vie moyenne de 30 mois.

Jouer l'étape suivante

CIP - votre partenaire de maintenance

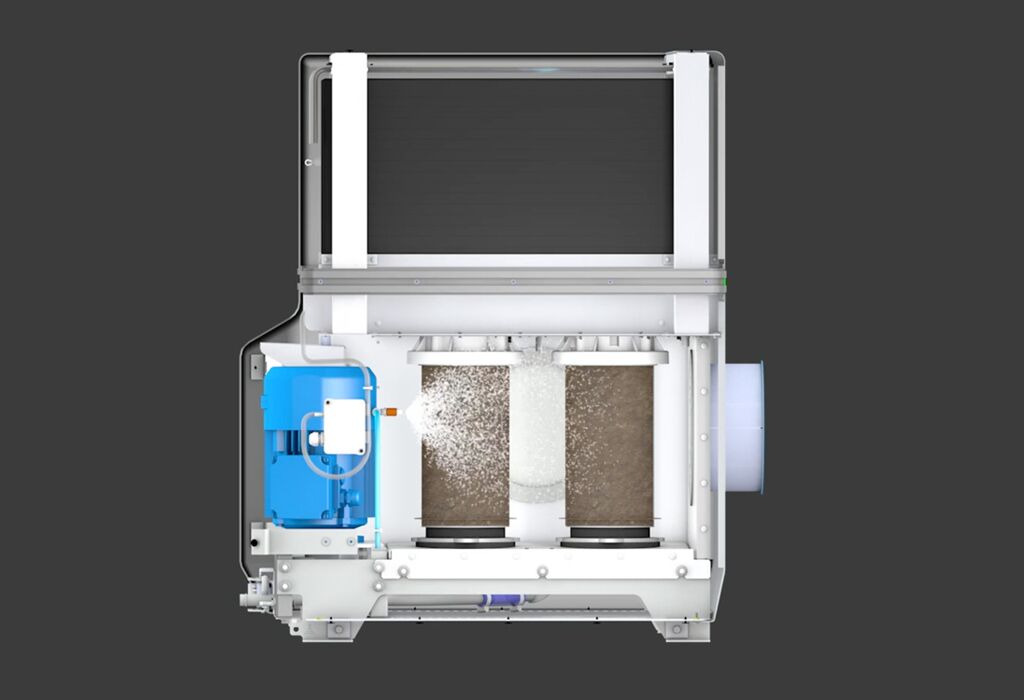

Dans le cas d’applications difficiles et sales comme la rectification ou l’usinage de fonte, certaines particules peuvent se coller sur le bord des disques. Avec notre système de nettoyage automatique breveté appelé CIP, les rotors sont lavés en continu pendant le processus d’usinage, ce qui empêche le colmatage. Le CIP utilise l’huile ou le liquide de coupe propre provenant de la machine-outil. Pour les applications extrêmement difficiles, vous pouvez également définir un cycle de lavage à chaque démarrage ou l’arrêt de l’éliminateur de déchets huileux.

Jouer l'étape suivante

Niveau élevé de séparation

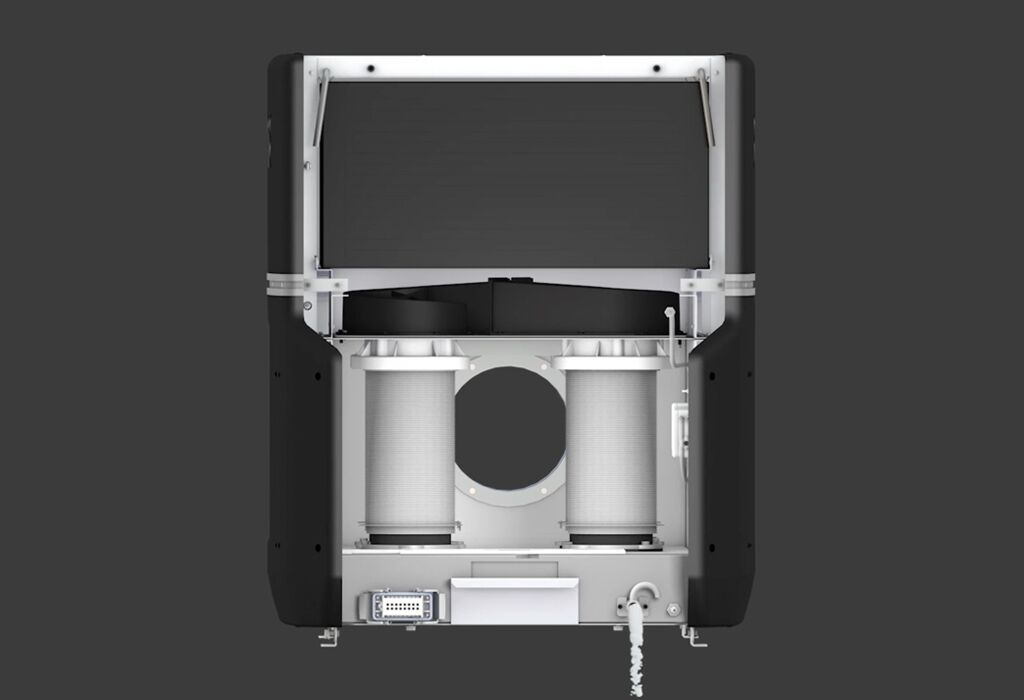

GREEN LINE est la seule technologie sur le marché capable de séparer une proportion aussi élevée de petites particules sans utiliser plusieurs filtres. Une fois la séparation effectuée, l’huile / le liquide de coupe sont renvoyés à la machine-outil pour une réutilisation immédiate.

Les épurateurs de brouillard d’huile de 3nine séparent chaque année des millions de litres dans le secteur métallurgique.

Jouer l'étape suivante

Communication LED

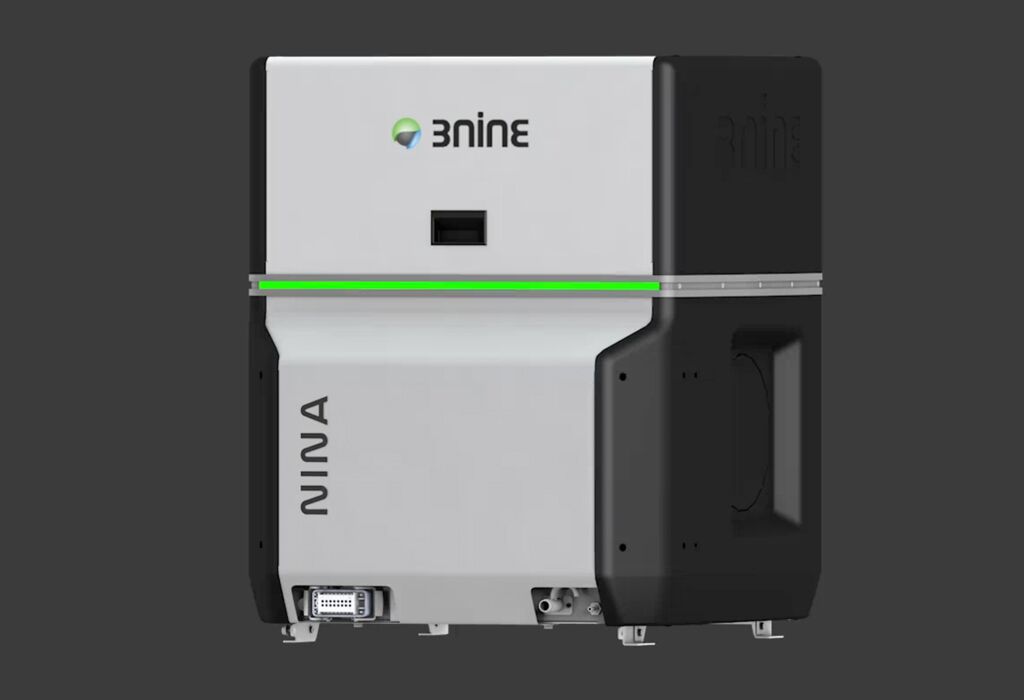

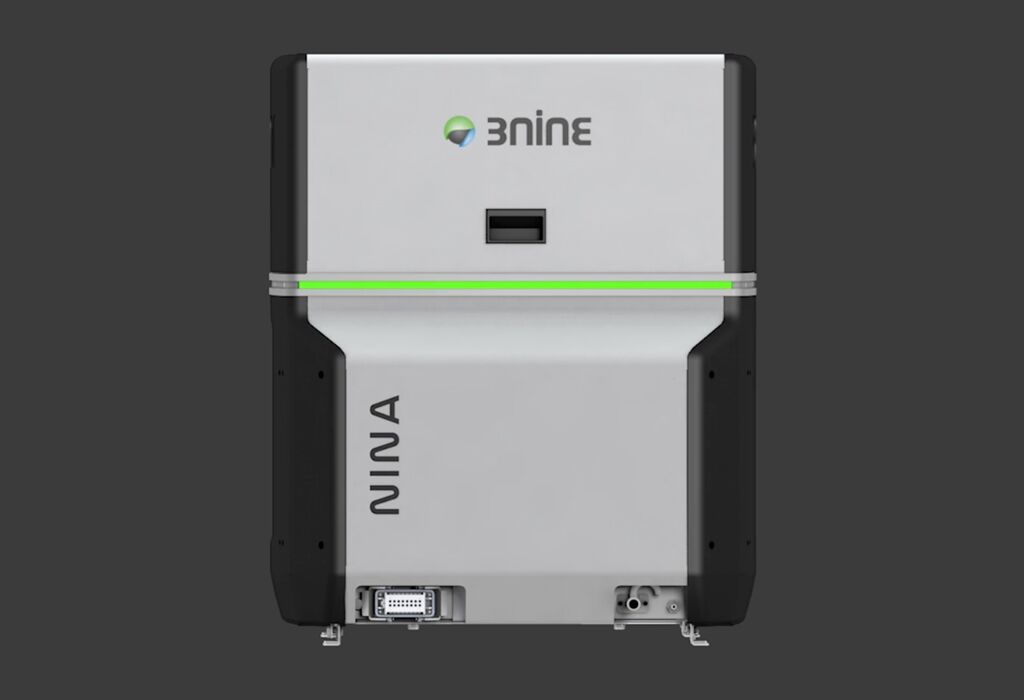

Tous les épurateurs de brouillard d’huile GREEN LINE sont dotés d’une boîte de contrôle du système intégrée qui surveille et établit des rapports concernant le filtre HEPA et le statut du flux d’air. L’état de la machine est communiqué via un affichage RGB à LED sur la face avant et arrière de la machine.

Jouer l'étape suivante
1

Une technologie avancée qui facilite la gestion des problèmes liés aux déchets huileux

Tous les épurateurs de brouillard d’huile de 3nine se basent sur la technologie de centrifugation – une technologie très efficace qui permet de réduire la durée de maintenance.

2

Nettoyage en 3 étapes

Les épurateurs de brouillard d’huile de la série GREEN LINE nettoient l’air en 3 étapes.

  1. 1. Le contre-flux sépare les plus grosses particules.
  2. 2. La sépartion pour empilement de disques traite les particules plus petites.
  3. 3. Le filtre HEPA recueille  les plus petites particules.
3

Le rotor

Chaque rotor contient 95 disques en plastique empilés les uns sur les autres. Au sommet de la centrifugeuse se trouve un ventilateur qui crée l’aspiration en aspirant l’air traité depuis la cabine de la machine-outil vers la chambre de rotor.

4

Étape 1 : Le contre-flux

L’air pollué contenant les particules liquides en suspension commence à tourner autour du rotor. L’effet de contre-flux empêche les grosses particules > 10 µm de pénétrer entre les disques, et elles sont immédiatement séparées vers l’extérieur. Notre  technologie est particulièrement adaptée pour les applications difficiles créant beaucoup de particules solides comme dans les applications de rectification ou d’usinage de fonte.

5

Les particules vivent dans un petit monde

L’espace entre les disques est de 0,5 mm ou 500 μm. C’est ici que la totalité des particules   comprise entre 1 et 10 μm sont séparées.

6

Étape 2: séparation en centrifugeuse

La trajectoire des particules dépend de la force d’aspiration (flèche verte)  et de la force de centrifugation (flèche rouge). Cette caractéristique nous permets de séparer 100% des particules jusqu’à 1 micron.

7

Particules :

Les particules, plaquées contre les disques, vont coalescer pour former des gouttelettes de plus en plus grandes. Plus elles sont grosses, plus elles sont lourdes, et donc sensible à la centrifugation. Elles se dirigent vers le bords des disques pour être rejeter dans la chambre de séparation.

8

<1 µm

Selon la position d’entée entre deux disques, des particules inférieures à 1 μm peuvent ne pas être séparées par le rotor mais être arrêter par le filtre HEPA.

9

Étape 3 : filtre HEPA

Les particules inférieures à 1 μm sont dirigées vers le filtre HEPA. Comme la plupart des particules sont séparées dans le rotor, le filtre HEPA a une durée de vie moyenne de 30 mois.

10

CIP - votre partenaire de maintenance

Dans le cas d’applications difficiles et sales comme la rectification ou l’usinage de fonte, certaines particules peuvent se coller sur le bord des disques. Avec notre système de nettoyage automatique breveté appelé CIP, les rotors sont lavés en continu pendant le processus d’usinage, ce qui empêche le colmatage. Le CIP utilise l’huile ou le liquide de coupe propre provenant de la machine-outil. Pour les applications extrêmement difficiles, vous pouvez également définir un cycle de lavage à chaque démarrage ou l’arrêt de l’éliminateur de déchets huileux.

11

Niveau élevé de séparation

GREEN LINE est la seule technologie sur le marché capable de séparer une proportion aussi élevée de petites particules sans utiliser plusieurs filtres. Une fois la séparation effectuée, l’huile / le liquide de coupe sont renvoyés à la machine-outil pour une réutilisation immédiate.

Les épurateurs de brouillard d’huile de 3nine séparent chaque année des millions de litres dans le secteur métallurgique.

12

Communication LED

Tous les épurateurs de brouillard d’huile GREEN LINE sont dotés d’une boîte de contrôle du système intégrée qui surveille et établit des rapports concernant le filtre HEPA et le statut du flux d’air. L’état de la machine est communiqué via un affichage RGB à LED sur la face avant et arrière de la machine.
